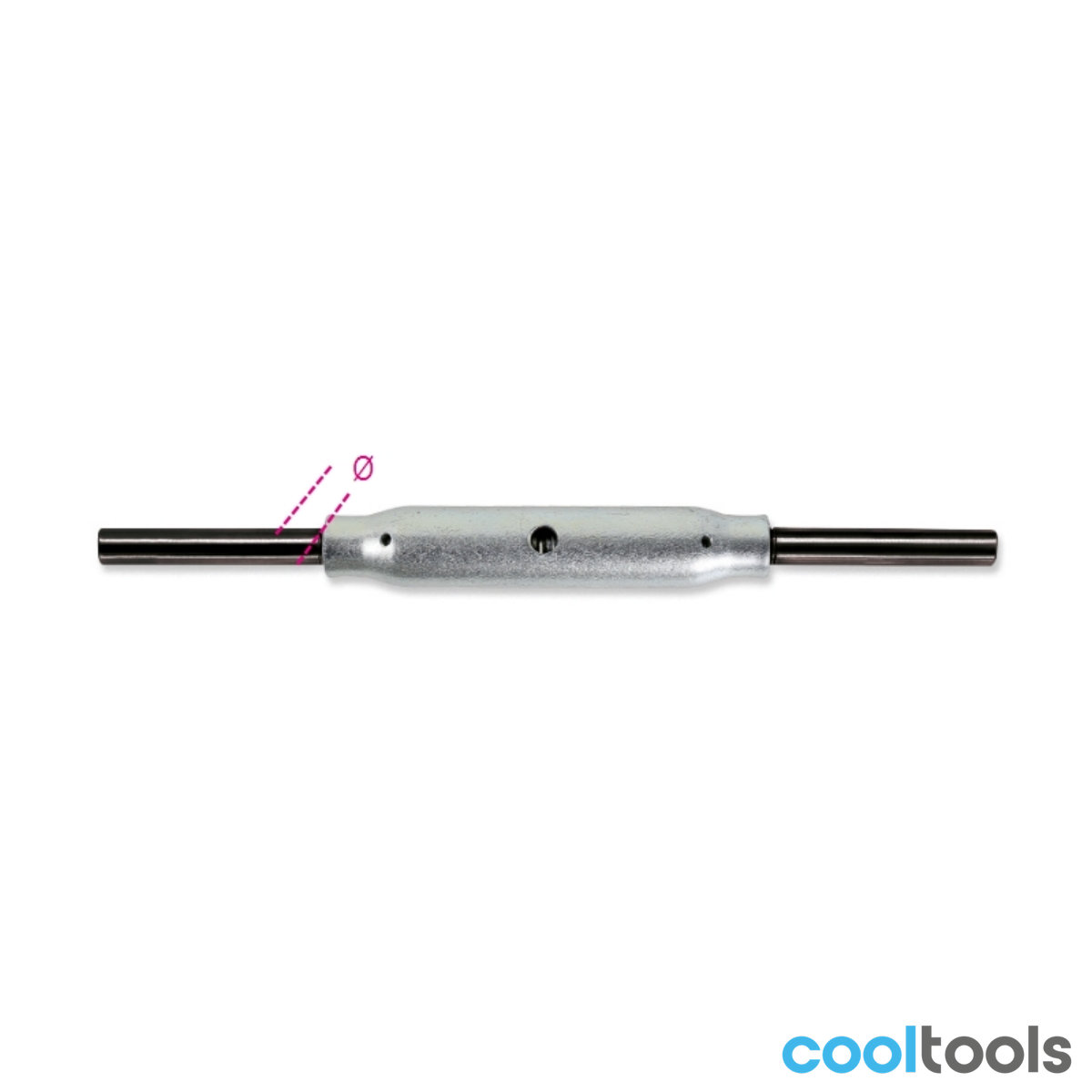

Beta 8008TZN — spanschroef met dubbele aanlasbout
Spanschroeven volgens DIN 1478, bedoeld voor span- en trekverbindingen die na installatie opnieuw op spanning gezet kunnen worden. De dubbele aanlasbout maakt het mogelijk om de spanschroef in een staalconstructie te laspen. De pijpbehuizing is thermisch verzinkt tegen corrosie; de schroefdraad is zelfkleurend uitgevoerd. Veiligheidsfactor 4 ten opzichte van de werklast.
Kenmerken
- Volgens DIN 1478 (dubbele aanlasbout)
- Pijpbehuizing thermisch verzinkt
- Zelfkleurende schroefdraad
- Veiligheidsfactor 4
- Draadmaten M12 t/m M36
Uitvoeringen
| Draad | Werklast (WLL) | Artikelcode |
|---|---|---|
| M12 (≈ 1/2") | 690 kg | 080080512 |
| M16 (≈ 5/8") | 1.290 kg | 080080516 |
| M20 (≈ 3/4") | 2.130 kg | 080080520 |
| M24 (≈ 1") | 3.060 kg | 080080524 |
| M27 (≈ 1 1/8") | 4.000 kg | 080080527 |
| M30 (≈ 1 3/16") | 4.860 kg | 080080530 |
| M36 (≈ 1 3/8") | 6.500 kg | 080080536 |
Specificaties
| Model | 8008TZN |
| Soort | Spanschroef |
| Norm | DIN 1478 |
| Behuizing | Thermisch verzinkt |
| Schroefdraad | Zelfkleurend |
| Veiligheidsfactor | 4 |
| Draadmaten | M12–M36 |
| Testrapport | UNI EN10204 type 2.2 |
| Merk | Beta |
Documentatie
| Draagvermogen (kg) | M12 or M16 or M20 or M24 or M27 or M30 or M36 |
| Materiaal | staal |
| Merk | Beta |
| Serie | 8008 |
| DIN/ISO | DIN 1478 |
| Soort | Spanschroef |
8008TZN_nl.pdf
Download
De Beta 8008TZN zijn spanschroeven met dubbele aanlasbout volgens DIN 1478. De pijpbehuizing is thermisch verzinkt, de draad is zelfkleurend. Toepassing: span- en trekverbindingen in staalconstructies en machinebouw. Veiligheidsfactor 4; verkrijgbaar in de draadmaten M12 t/m M36 (WLL 690 kg t/m 6.500 kg).
Specificaties
Artikelnummer
080080512
Model
8008TZN
EAN
8014230732244
Documenten 1
PDF
Datasheet 8008TZNDatasheet · PDF · 176 kB
