Beta 1542 — Twee-armige trekker voor binnentrekkers 1544
Twee-armige trekker die samenwerkt met de binnentrekkers uit de Beta 1544-serie. De binnentrekker grijpt in het lager of de bus; de 1542 zet daar de trekkracht op terwijl de armen op het huis steunen. Het schroefgat in de trekschroef maakt de koppeling met de 1544-expanders mogelijk. Kies de uitvoering aan de hand van de ruimte rond het werkstuk.
Kenmerken
- Voor gebruik met Beta 1544 binnentrekkers
- Schroefgat in trekschroef voor expander
- Twee maten: 35÷75 mm en 60÷130 mm armspanwijdte
- Uittrekken door schroef vastzetten en moer draaien
Uitvoeringen

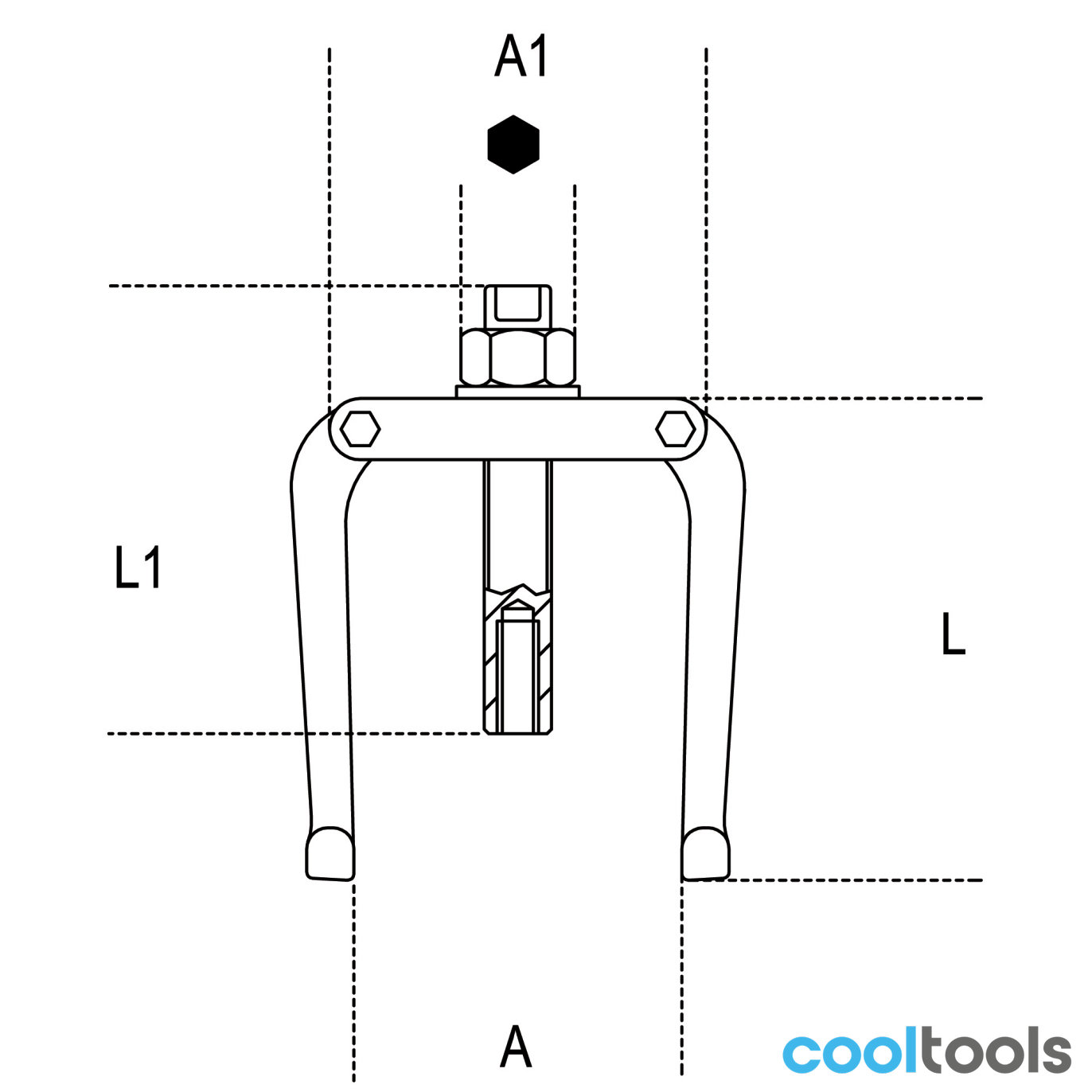

| Artikelcode | Model | Spanbereik A (mm) | Beklengte L (mm) | Uitbouw L1 (mm) | Zeskant (mm) | Combineert met 1544 |
|---|---|---|---|---|---|---|
| 015420001 | 1542/1 | 35÷75 | 140 | 140 | 24 | 1544/0÷7 |
| 015420002 | 1542/2 | 60÷130 | 175 | 160 | 36 | 1544/9C-10C |
Specificaties
| Model | 1542 |
| Uitvoering | Twee-armige trekker voor binnentrekkers 1544 |
| Merk | Beta |
Documentatie
| Uitvoering | 1542/1 - armspanwijdte 35-75 mm or 1542/2 - armspanwijdte 60-130 mm |
| Merk | Beta |
| Geschikt voor | Beta 1544 binnentrekkers |
| Soort | Twee-armige trekker |
1542_slash_1+-+1542_slash_2_nl.pdf
Download
Beta 1542 is een twee-armige trekker die de trekkracht zet op de binnentrekkers uit de 1544-serie. De binnentrekker grijpt in het lager of de bus, de armen van de 1542 steunen op het huis en via de spindel komt het onderdeel naar buiten. Een schroefgat in de trekschroef koppelt de expander vast. Leverbaar met armspanwijdte 35÷75 mm (1542/1) of 60÷130 mm (1542/2).
Specificaties
Artikelnummer
015420001
Model
1542/2
EAN
8014230045818
