Beta 1922P1 — Omschakelbare luchtratel met slagmechanisme 1/4"
Luchtratel met een "double rocking dog" slagmechanisme dat op het moment van aandraaien de terugslag op de pols opvangt. Compact model met 1/4"-vierkantaandrijving voor werk waar de handzaamheid van een luchtratel gewenst is, maar het aanhaalmoment van een slagmoersleutel nodig is. Maximaal koppel 68 Nm bij 700 tpm, gewicht 0,6 kg.
Kenmerken
- "Double rocking dog" slagmechanisme
- Geen pols-terugslag bij het aantrekken
- Compacte en krachtige uitvoering
- 1/4"-vierkantaandrijving
Specificaties
| Model | 1922P1 |
| Artikelcode | 019220006 |

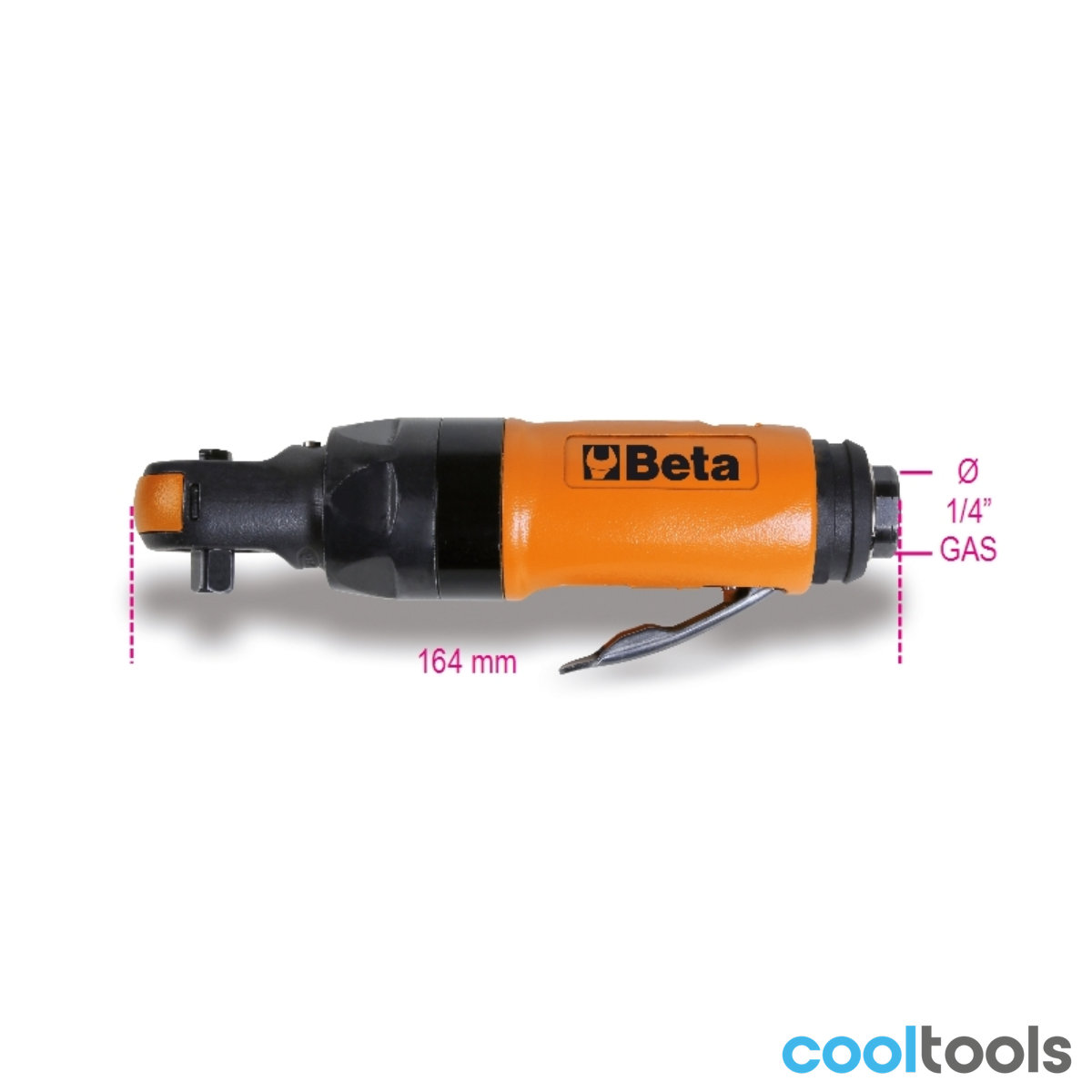

| Lengte (L) | 164 mm |
| Luchtaansluiting (R) | 1/4" GAS |
| Vierkantaandrijving (MI) | 1/4" |
| Onbelast toerental | 700 rpm |
| Max. aanhaalkoppel | 68 Nm |
| Boutcapaciteit | Cl 8.8 M10 / Cl 12.9 M8 |
| Werkdruk | 6,2 bar |
| Gemiddeld luchtverbruik | 88 l/min |
| Luchtslang binnen Ø | 10 mm |
| Gewicht | 0,6 kg |
| Normen | CE |
| Merk | Beta |
| Verzendgewicht | 754 g |
| Verpakkingsafmetingen | 24 × 7,5 × 6 cm |
| EAN | 8014230871639 |
Documentatie
| Merk | Beta |
| Aandrijfvierkant | 1/4" |
| Product soort | Luchtratel |

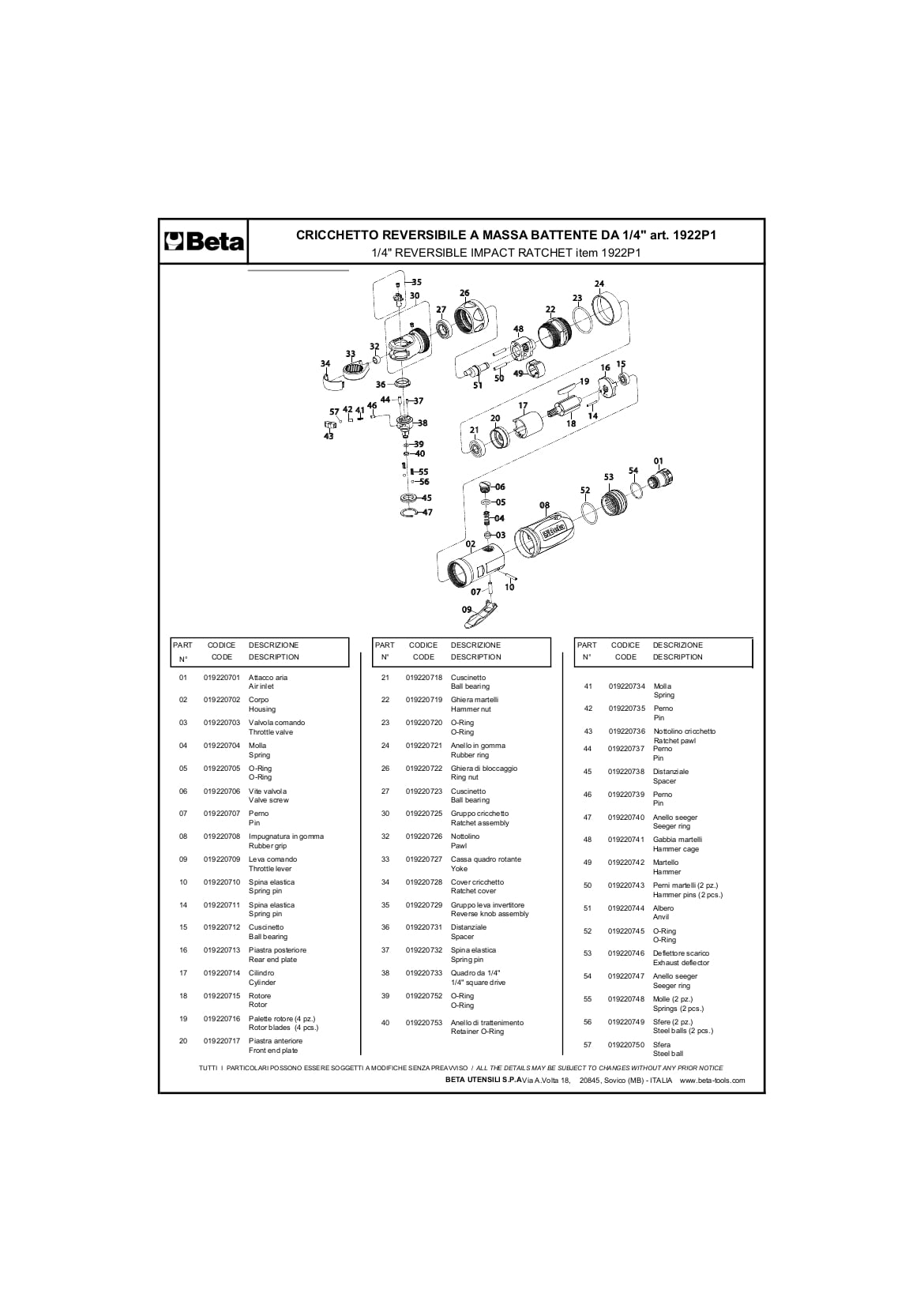

Parts drawing
51 of 51 in stock · click a number on the drawing
PDF
Download drawing
| # | Code / Description | Price | |
|---|---|---|---|
| 1 | N01-air Inlet voor 1922P1/2 On request 019220701 | € 14,90 | |
| 2 | N02-housing voor 1922P1/2 On request 019220702 | € 89,00 | |
| 3 | N03-throttle Klep voor 1922P1/2 On request 019220703 | € 2,47 | |
| 4 | N04-spring voor 1922P1/2 On request 019220704 | € 2,47 | |
| 5 | N05-o-ring voor 1922P1/2 On request 019220705 | € 0,13 | |
| 6 | N06-valve Schroef voor 1922P1/2 On request 019220706 | € 5,05 | |
| 7 | N07-pin voor 1922P1/2 On request 019220707 | € 1,64 | |
| 8 | N08-rubber Grip voor 1922P1/2 On request 019220708 | € 32,50 | |
| 9 | N09-throttle Hendel voor 1922P1/2 On request 019220709 | € 5,00 | |
| 10 | N10-spring Pen voor 1922P1/2 On request 019220710 | € 0,33 | |
| 14 | N14-spring Pen voor 1922P1/2 On request 019220711 | € 0,44 | |
| 15 | N15-ball Lager voor 1922P1/2 On request 019220712 | € 3,30 | |
| 16 | N16-rear End Plaat voor 1922P1/2 On request 019220713 | € 10,00 | |
| 17 | N17-cylinder voor 1922P1/2 On request 019220714 | € 25,00 | |
| 18 | N18-rotor voor 1922P1/2 On request 019220715 | € 80,00 | |
| 19 | N19-rotor Blades (4 Pcs.) voor 1922P1/2 On request 019220716 · qty: 4 pz. | € 13,60 | |
| 20 | N20-front End Plaat voor 1922P1/2 On request 019220717 | € 14,90 | |
| 21 | N21-ball Lager voor 1922P1/2 On request 019220718 | € 2,74 | |
| 22 | N22-hammer Moer voor 1922P1/2 On request 019220719 | € 58,50 | |
| 23 | N23-o-ring voor 1922P1/2 On request 019220720 | € 1,30 | |
| 24 | N24-rubber Ring voor 1922P1/2 On request 019220721 | € 29,50 | |
| 25 | N26-ring Moer voor 1922P1/2 On request 019220722 | € 39,50 | |
| 26 | N26-ring Moer voor 1922P1/2 On request 019220722 | € 39,50 | |
| 27 | N27-ball Lager voor 1922P1/2 On request 019220723 | € 3,60 | |
| 30 | N30-ratchet Assembly voor 1922P1/2 On request 019220725 | € 76,00 | |
| 32 | N32-pawl voor 1922P1/2 On request 019220726 | € 5,05 | |
| 33 | N33-yoke voor 1922P1/2 On request 019220727 | € 50,00 | |
| 34 | N34-ratchet Cover voor 1922P1/2 On request 019220728 | € 2,47 | |
| 35 | N35-reverse Knob Assembly voor 1922P1/2 On request 019220729 | € 32,50 | |
| 36 | N36-spacer voor 1922P1/2 On request 019220731 | € 3,00 | |
| 37 | N37-spring Pen voor 1922P1/2 On request 019220732 | € 0,65 | |
| 38 | N38-1/4" Square Drive voor 1922P1 On request 019220733 | € 52,50 | |
| 39 | N39-o-ring voor 1922P1 On request 019220752 | € 0,33 | |
| 40 | N40-retainer Ring N40 voor 1922P1 On request 019220753 | € 2,47 | |
| 41 | N41-spring voor 1922P1/2 On request 019220734 | € 0,33 | |
| 42 | N42-pin voor 1922P1/2 On request 019220735 | € 4,70 | |
| 43 | N43-ratchet Pawl voor 1922P1/2 On request 019220736 | € 17,50 | |
| 44 | N44-pin voor 1922P1/2 On request 019220737 | € 0,98 | |
| 45 | N45-spacer voor 1922P1/2 On request 019220738 | € 5,00 | |
| 46 | N46-pin voor 1922P1/2 On request 019220739 | € 4,70 | |
| 47 | N47-seeger Ring voor 1922P1/2 On request 019220740 | € 2,47 | |
| 48 | N48-hammer Cage voor 1922P1/2 On request 019220741 | € 100,00 | |
| 49 | N49-hammer voor 1922P1/2 On request 019220742 | € 58,50 | |
| 50 | N50-hammer Pins (2 Pcs.) voor 1922P1/2 On request 019220743 · qty: 2 pz. | € 7,40 | |
| 51 | N51-anvil voor 1922P1/2 On request 019220744 | € 100,00 | |
| 52 | N52-o-ring voor 1922P1/2 On request 019220745 | € 0,98 | |
| 53 | N53-exhaust Deflector voor 1922P1/2 On request 019220746 | € 5,00 | |
| 54 | N54-seeger Ring voor 1922P1/2 On request 019220747 | € 1,03 | |
| 55 | N55-springs (2 Pcs.) voor 1922P1/2 On request 019220748 · qty: 2 pz. | € 2,40 | |
| 56 | N56-steel Balls (2 Pcs.) voor 1922P1/2 On request 019220749 · qty: 2 pz. | € 2,13 | |
| 57 | N57-steel Ball voor 1922P1/2 On request 019220750 | € 0,53 |
